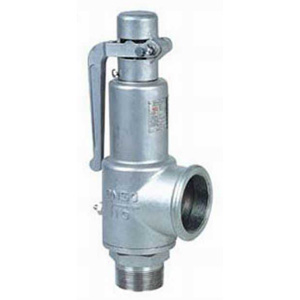

产品名称:A28H A28Y带手柄弹簧全启式安全阀
A28H A28Y带手柄弹簧全启式安全阀
A28H适用于工作温度≤200℃的空气、蒸汽、水、氮氢混合气等介质的设备或管路上,A28Y-P/10R8适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。

主要零部件材料
NO. 零件名称 A28H材料 A28Y-P材料 A28Y-R8材料
1 阀体 HT200 ZG1Cr18Ni9Ti CF8M
2 阀座 35 ZG1Cr18Ni9Ti CF8M
3 调节圈 2Cr13 1Cr18Ni9Ti 316
4 阀瓣 2Cr13 1Cr18Ni9Ti 316
5 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
6 阀杆 2Cr13 2Cr13 316
7 调整螺杆 45 2Cr13 316
8 保护罩 ZG200-400 ZG200-400 CF8M
密封面材料 堆焊D507 堆焊Co基硬质合金

外形尺寸和连接尺寸
公称通径 尺寸
do Rc G L L1 H
15 10 1/2 3/4 37 62 189
20 12 3/4 1 40 65 196
25 15 1 11/4 45 72 277
32 20 11/4 11/2 55 85 312
40 25 11/2 2 67 100 322
50 32 2 21/2 76 112 348
65 40 21/2 3 110 135 370
80 60 3 4 110 145 410
