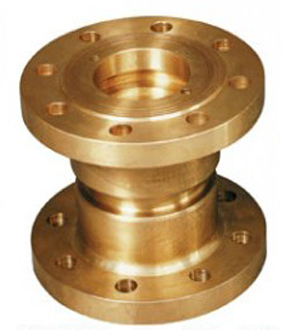

产品名称：Y43X、Y13X型比例式减压阀

产品详细信息：

一、Y43X、Y13X型比例式减压阀概述

　　我公司生产的比例式减压阀，外形美观、质量可靠，比例准确，工作平稳，既减动压也减静压。比例式减压阀利用阀内浮动活塞两端不同截面积造成的压力差改变阀后压力，目口在管路中有压力的情况下，活塞两端的面积差构成了阀前与阀后的压力差。我公司减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据用户的要求设计特殊比例的减压阀。

二、Y43X、Y13X型比例式减压阀主要技术参数

适用介质		水、气体
适用温度		≤90℃
压力误差		≤8％
小开启压力	2∶1	0.2MPa
	3∶1	0.3MPa
连接形式		法兰、内螺纹
主要零件材料	阀体	锡青铜	不锈钢	铸铁
	内件	锡青铜	不锈钢	锡青铜或不锈钢

三、Y43X（法兰连接尺寸PN1.0MPa按GB4216.4-84标准，PN1.6MPa按GB4213.5-84标准）

公称通径DN（mm）	A	D3
25	232	115/125
32	246	140/150
40	256	150/155
50	270	165/175
65	306	185/200
80	320	210/230
100	340	240/265
125	400	275/300
150	429	310/350
200	358	355/400

型号	公称压力	公称通径DN（mm）	L
YB43X-10T （B型）	1.0	50	85
		65	102
		80	122
		100	140
		125	160
		150	178
		200	230
YB43X-16T （B型）	1.6	50	85
		65	102
		80	122
		100	140
		125	160
		150	178
		200	230

Y13X型比例式减压阀主要外形尺寸

公称通径DN（mm）	尺寸（mm）
公称通径DN（mm）	C	L	D
15	1/2	80	50
20	3/4	80	50
25	1	90	54
32	1 1/4	100	60
40	1 1/2	110	68
50	2	120	80
