| 产品名称：二片式内螺纹球阀 |
 |
一、产品二片式内螺纹球阀的详细资料
Q11F型二片式内螺纹球阀系列产品采用铸造二片体式阀体，这种两片式球阀左右阀体采用内螺纹连接，侧装球体的结构设计。重量轻、结构简单，安装方便，这种螺纹球阀适用于PN1.0~4.0MPa工作温度-29℃~180℃（密封圈为聚四氟乙烯）或-29℃~300℃（密封圈为对位聚苯）的各种管道上，用于切断或接通管路中的介质。
【执行标准】
设计规范：API 6D GB/T 1224
螺纹连接：GB/T 7073 ASME B1.20.1 DIN 2999 ISO7/1
试验与检验：GB/T 13927 API 598 API 6D
【性能参数】
|
基本型号
|
Q11F
|
|
工作压力（MPa）
|
1.6~6.3 / Calss150-Calss400 /1000WOG
|
|
口径(mm)
|
DN15-DN100 1/2″-4″
|
|
适用介质
|
水、油、气、醋酸类、硝酸类等其他介质
|
|
材料阀体
|
WCB CF8 CF8M 镍合金 Monel Duplex Steel
|
|
球体
|
WCB CF8 CF8M 镍合金 Monel Duplex Steel
|
|
阀杆
|
2Cr13 F304 F316 镍合金 Monel
|
|
密封面
|
PTFE RPTFE PPL
|
|
填料
|
PTFE
|
二、主要零件材料：
|
适用介质
|
型号
|
阀体
|
球体、阀杆
|
手柄
|
密封圈
|
垫片、填料
|
|
水、蒸汽、油品
|
Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C
|
A105、45
|
1Cr18/1Cr18Ni9Ti
|
不
锈
钢
SS304
|
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL
|
聚四氟乙烯PTFE对位聚苯PPL
|
|
硝酸类
|
Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P
|
SS304/1Cr18Ni19Ti
|
SS304/1Cr18Ni9Ti
|
|
醋酸类
|
Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R
|
SS316/Cr18Ni12Mo2Ti
|
SS316/1Cr18Ni12Mo2Ti
|

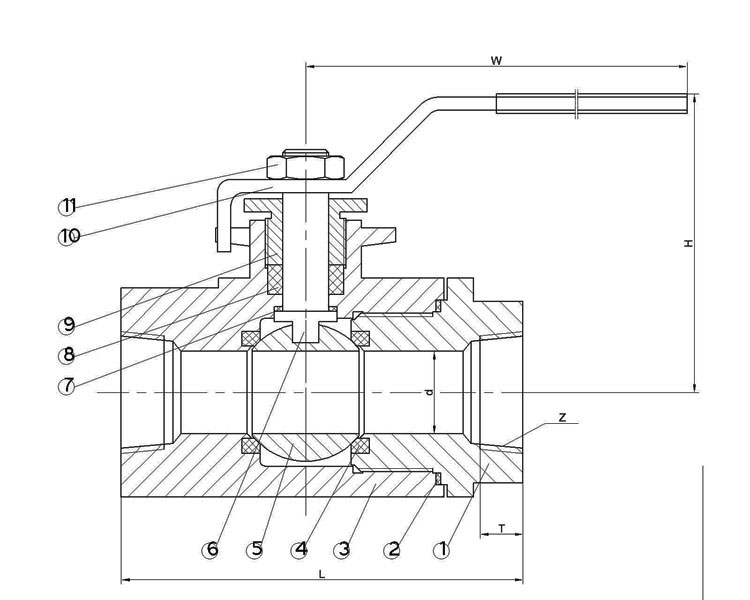

三、Q11F二片式内螺纹球阀主要尺寸：
|
公称通径
|
管螺纹
|
尺寸（mm）
|
重量WT（g）
|
|
d
|
L
|
W
|
H
|
E
|
D
|
D
|
|
6
|
1/4″
|
8
|
60
|
110
|
56
|
11.5
|
30
|
320
|
|
10
|
3/8″
|
18
|
60
|
110
|
58
|
11.5
|
31
|
320
|
|
15
|
1/2″
|
10.5
|
60
|
110
|
58
|
14
|
32
|
350
|
|
20
|
3/4″
|
13
|
67.5
|
110
|
62
|
15
|
38
|
430
|
|
25
|
1″
|
17
|
73
|
110
|
68
|
15
|
45
|
570
|
|
32
|
1 1/4″
|
22
|
90
|
150
|
75
|
18
|
53.4
|
1000
|
|
40
|
1 1/2″
|
25
|
97.5
|
150
|
83
|
19
|
63
|
1550
|
|
50
|
2″
|
32
|
112
|
150
|
90
|
19
|
73
|
2170
|
|
65
|
2 1/2″
|
40
|
132
|
180
|
95
|
21
|
92
|
3625
|
|
80
|
3″
|
50
|
156
|
220
|
100
|
27
|
109
|
5800
|
|
100
|
4″
|
65
|
196
|
250
|
115
|
29
|
138
|
7200
|
螺纹标准：G·DIN2999 GB307-87、NPT.BSP
订货须知：
1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
|
