产品名称:Q641F气动球阀
Q641F气动球阀

一、产品气(电)动球阀的详细资料:

产品型号:Q641F

产品名称:气(电)动球阀

产品特点:

1. 流体阻力小,其阻力系数与同长度的管段相等。

2. 结构简单、体积小、重量轻。

3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5. 维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

8. 因为气动球阀动力源采用的是气体,一般为0.2-0.8MPa压力,相对比较安全。气动球阀如果漏气的话,相对液动、电动来说,气体可以直接排出,对环境没有污染,同时具有较高的安全性。

9.相对于手动和涡轮转动球阀来说,气动球阀可以大口径配置,(手动和涡轮转动球阀一般都在DN300口径以下,气动球阀目前可以达到DN1200口径。)



二、主要性能规范:

型号

公称压力

试验压力

适用温度/℃

适用介质

壳体

液体密封

气体密封

Q641F-25C

2.5

3.75

2.75

0.6

≤150

水、汽、油品等

Q641F-25P

弱腐蚀材质

Q641F-25R

腐蚀性介质

三、主要零件材料:

型号

零件名称

阀体

球体、阀杆

密封圈

填料

Q641F-25C

碳素钢铸件或锻件

2GrL3

增强聚四氟乙烯

聚四氟乙烯

Q641F-25P

铬镍钛不锈钢铸件或锻件

铬镍钛不锈钢

Q641F-25R

铬镍钼钛不锈钢铸件或锻件

铬镍钼钛不锈钢

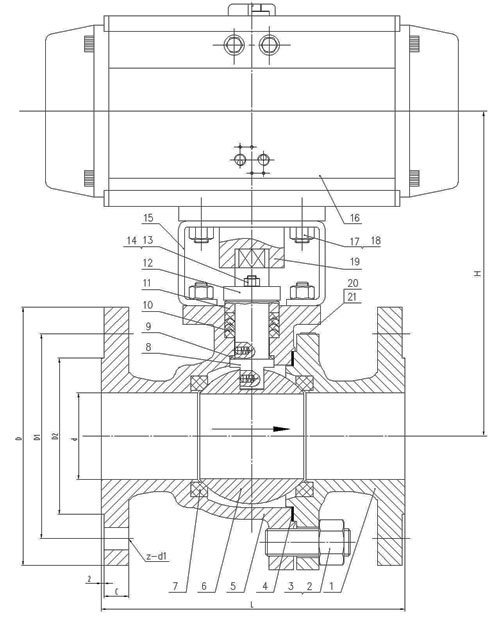

四、气(电)动球阀主要尺寸及数量:

公称通径

尺寸mm

L

D

D1

D2

b

Z-Φd

H

气动装置型号

电动装置型号

15

130

95

65

45

16

4-Φ14

225

QGSY50

ZY05

20

140

105

75

55

16

4-Φ14

227

QGSY50

ZY05

25

150

115

85

65

16

4-Φ14

233

QGSY50

ZY05

32

165

135

100

78

18

4-Φ18

259

QGSY65

ZY10

40

180

145

110

85

18

4-Φ18

267

QGSY65

ZY10

50

200

160

125

100

20

4-Φ18

278

QGSY65

ZY10

65

220

180

145

120

22

8-Φ18

363

QGSY80

ZY10

80

250

195

160

135

22

8-Φ18

383

QGSY105

ZY20

100

280

230

190

160

24

8-Φ23

552

QGSY105

ZY20

125

320

270

220

188

28

8-Φ25

576

QGSY125

ZY40

150

360

300

250

218

30

8-Φ25

604

QGSY160

ZY60

 订货须知:

一、①气(电)动球阀产品名称与型号②气(电)动球阀口径③气(电)动球阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定公司的气(电)动球阀型号,请按气(电)动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
