| 产品名称：气动法兰三通球阀 |
 |
产品型号：Q644F∕Q645F
产品名称：气动法兰三通球阀
产品特点及用途：
气动三通法兰球阀可分为L型和T型。L型三通球阀用于介质流向的切换，能使相互垂直的两个通道连通。三通球阀一般采用两阀座结构，亦可采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流
1、气动三通法兰球阀在结构上采用一体化结构，4面阀座的密封型式，法兰连接少，可靠性高，设计实现了轻量化。
2、气动三通球芯分T型和L型，使用寿命长，流通能力大，阻力小。
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
技术参数
|
阀体形式
|
三通球阀
|
|
公称通径
|
DN15-DN200mm
|
|
公称压力
|
国标PN1.6、2.5、4.0、6.4 MPa；美标ANSI 150、300LB ；日标JIS 10、20、30K
|
|
法兰标准
|
JIS、ANSI、GB、JB、HG等
|
|
连接形式
|
法兰式、螺纹式(适用于1/2"～2")
|
|
阀盖形式
|
整体式
|
|
压盖形式
|
压板压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
|
执行机构
|
执行器类型
|
GT、SR、ST、AT、AW系列单双作用气动执行器
|
|
气源压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
20～+60℃
|
|
作用形式
|
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
|
|
附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|

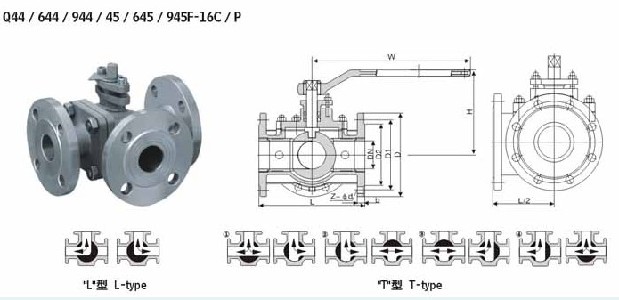

三通法兰球阀主要外形和连接尺寸单位（mm）：
|
公称通径
|
L
|
D1
|
D2
|
H
|
N-￠M
|
|
DN
|
in
|
|
15
|
1/2″
|
130
|
15
|
46
|
48
|
4-14
|
|
20
|
3/4″
|
130
|
20
|
56
|
53
|
4-14
|
|
25
|
1″
|
140
|
25
|
65
|
58
|
4-14
|
|
32
|
1 1/4″
|
165
|
32
|
76
|
71
|
4-18
|
|
40
|
1 1/2″
|
165
|
40
|
84
|
76
|
4-18
|
|
50
|
2″
|
203
|
50
|
99
|
85
|
4-18
|
|
65
|
2 1/2
|
222
|
64
|
118
|
101.5
|
4-18
|
|
80
|
3″
|
241
|
76
|
132
|
111.5
|
8-18
|
|
100
|
4″
|
305
|
100
|
156
|
140
|
8-18
|
|
125
|
5″
|
356
|
125
|
184
|
183
|
8-18
|
|
150
|
6″
|
394
|
150
|
211
|
201
|
8-22
|
|
200
|
8″
|
457
|
200
|
266
|
252
|
8-22
|
订货须知：
一、①气动三通内球阀产品名称与型号②气动三通内球阀口径③气动三通球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的气动三通球阀型号，请按气动三通球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
