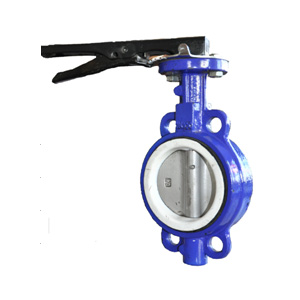

产品名称：D71F-16四氟手柄对夹蝶阀

四氟手柄对夹蝶阀简介：

四氟蝶阀是为了适应一些具有强酸、强碱的腐蚀性环境，石油、化工、食品等多个特殊领域的需要，使用聚四氟乙烯制成的阀体，具有很强的防腐效果。在常规条件下可以替代不锈钢阀体，具有更高的性价比。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

四氟蝶阀可配AKR电动、BY气动执行器，输入控制信号（4~20mADC或1~5VDC）及单相电源即可控制运转，可实现智能型（调节型）和开关型。具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。

目前 ,四氟蝶阀作为一种用来实现管路系统通断及流量控制的元件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。

四氟手柄对夹蝶阀适用范围：

适用于供排水，发电，石油，煤气(天然气)，化工，冶炼，食品(饮料)，医药，造纸，船舶，环保等工程系统中输送各种腐蚀性，非腐蚀性流体介质的管路和容器上，用于调节和截断介质的流动。

四氟手柄对夹蝶阀性能特点：

1、结构简单紧凑，重量较轻，便于装拆和维修。
2、操作扭距较小，转90°启闭轻便迅速。
3、流阻小，流量特性近似倾斜直线，节能效果好。
4、密封可靠，泄漏为零，使用寿命长。
5、可用各种材料制成，适用于各种介质。

四氟手柄对夹蝶阀主要技术参数：

公称通径	DN（mm）	50～800
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟

主要连接尺寸和外形尺寸:

DN	H	H2	H3	L	L1	φ		螺栓及其过孔
DN	H	H2	H3	L	L1	0.6MPa	1.0MPa	0.6MPa		1.0MPa
40	205	94	42	33	202	100	110	4-M12	4-14	4-M16	4-18
50	284	162	42	43	202	110	125	4-M12	4-14	4-M16	4-18
65	315	175	42	46	202	130	145	4-M12	4-14	4-M16	4-18
80	318	181	42	46	202	150	160	4-M16	4-18	8-M16	4-18
100	312	153	45	52	253	170	180	4-M16	4-18	8-M16	4-18
125	386	213	45	56	253	200	210	8-M16	4-18	8-M16	4-18
150	356	172	45	56	303	225	240	8-M16	4-18	8-M20	4-22
