您所在的位置:网站首页 >> 产品展示 >> 蝶阀系列 >> XD371X5-16新型信号对夹蝶阀

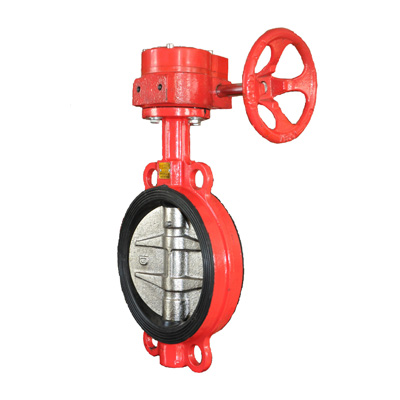

产品名称:XD371X5-16新型信号对夹蝶阀
XD371X5-16新型信号对夹蝶阀

产品用途

XD371X-10、XD371X-16 型对夹式信号蝶阀适用于消防系统中控制阀门,要求常开的场合,当阀门开或关到指定位置时,阀门上的信号装置便可发出信号送至消防检测中心可以显示出蝶阀开启或关闭,以防止阀门误关闭而影响自动喷水灭火功能。

性能参数

型号

XD371X-10

XD371X-16

工作压力(MPa)

1.0

1.6

适用温度(℃)

≤65

适用介质

水等

材料

阀体

铸铁

蝶板

球墨铸铁(表面尼龙覆层)

阀杆

铬不锈钢

阀座

晴橡胶

填料

O形橡胶圈

主要外形和连接尺寸

XD71X-10
通径(mm) L D K n-Фd H H1 W W1
50 43 165 125 4-Ф18 80 320 266 90
65 46 185 145 4-Ф18 89 330 266 90
80 46 200 160 8-Ф18 95 340 266 90
100 52 220 180 8-Ф18 114 360 266 90
125 56 250 210 8-Ф18 127 380 266 90
150 56 285 240 8-Ф22 139 390 266 90
200 60 340 295 8-Ф22 175 525 125 90
250 68 395 350 12-Ф22 203 555 125 90
300 78 445 400 12-Ф22 242 610 190 90
