| 产品名称：高压三段式法兰球阀 |
 |
一、产品高压三段式法兰球阀的详细资料：
产品型号：Q41N／Ｈ／Ｙ-160P
产品名称：高压三段式法兰球阀
产品特点：应用规范 1、采用板簧预载的可动金属阀结构，密封力设计合理，启闭灵活，密封可靠。 2、根据用户的需要，可设计成适用于含阀体颗粒、料将等介质的结构戒耐较高温度的结构。 3、采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。精小型三段式球阀,三段式球阀,精小型球阀。
二、Q11H型主要外形尺寸和连接尺寸：
|
公称通径
|
尺寸（mm）
|
|
L
|
H
|
D
|
D1
|
|
10
|
90
|
76
|
32
|
3/8
|
|
15
|
90
|
76
|
32
|
1/2
|
|
20
|
100
|
81
|
38
|
3/4
|
|
25
|
115
|
92
|
45
|
1
|
|
32
|
130
|
114
|
55
|
11/4
|
|
40
|
150
|
125
|
65
|
11/2
|
|
50
|
170
|
144
|
75
|
2
|
注：对焊和承插式结构长度与内螺纹式长度相同

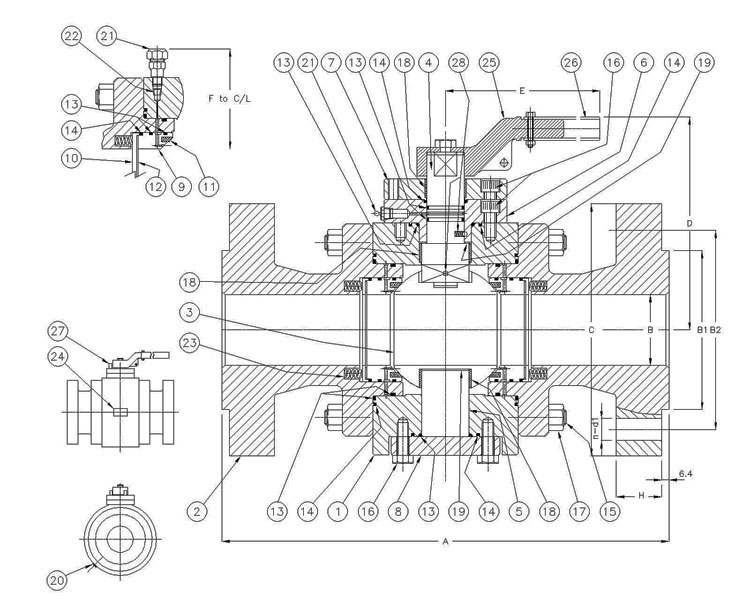

三、Q41H型主要外表尺寸和连接尺寸：
|
公称通径
|
尺寸（mm）
|
|
L
|
d1
|
L1
|
D
|
D1
|
D2
|
b
|
Z-Φd
|
H
|
|
mm
|
in
|
全通径FP
|
缩径RP
|
全通径FP
|
缩径RP
|
全通径FP
|
缩径RP
|
QA41
|
QA341
|
QA641
|
QA941
|
|
15
|
1/2″
|
130
|
-
|
15
|
-
|
-
|
-
|
95
|
65
|
45
|
14
|
4-14
|
62
|
-
|
200
|
-
|
|
20
|
3/4″
|
140
|
-
|
20
|
-
|
-
|
-
|
105
|
75
|
55
|
14
|
4-14
|
68
|
-
|
204
|
-
|
|
25
|
1″
|
150
|
-
|
25
|
-
|
-
|
-
|
115
|
85
|
65
|
14
|
4-14
|
75
|
-
|
215
|
360
|
|
32
|
11/4″
|
165
|
-
|
32
|
-
|
-
|
-
|
135
|
100
|
78
|
16
|
4-14
|
85
|
-
|
240
|
390
|
|
40
|
11/2″
|
182
|
-
|
40
|
-
|
-
|
-
|
145
|
110
|
85
|
16
|
4-18
|
95
|
-
|
264
|
395
|
|
50
|
2″
|
200
|
-
|
50
|
-
|
-
|
-
|
160
|
125
|
100
|
16
|
4-18
|
110
|
-
|
360
|
472
|
|
65
|
21/2″
|
220
|
-
|
65
|
-
|
-
|
-
|
180
|
145
|
120
|
18
|
4-18
|
130
|
-
|
379
|
530
|
|
80
|
3″
|
250
|
283
|
80
|
65
|
-
|
-
|
195
|
160
|
135
|
20
|
4-18
|
155
|
-
|
452
|
580
|
|
100
|
4″
|
280
|
305
|
100
|
80
|
-
|
-
|
215
|
180
|
155
|
20
|
8-18
|
180
|
320
|
479
|
630
|
|
125
|
5″
|
320
|
381
|
125
|
100
|
-
|
-
|
245
|
210
|
185
|
22
|
8-18
|
250
|
380
|
646
|
710
|
|
150
|
6″
|
360
|
403
|
150
|
125
|
-
|
-
|
280
|
240
|
210
|
24
|
8-23
|
275
|
400
|
666
|
670
|
|
200
|
8″
|
400
|
419
|
200
|
150
|
-
|
-
|
335
|
295
|
265
|
26
|
12-23
|
330
|
450
|
615
|
825
|
注：其中三段式硬密封法兰球阀结构尺寸与软密封三片式球阀相同。
订货须知：
一、①高压三段式法兰球阀产品名称与型号②精小型三段式球阀口径③高压三段式球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的高压三段式球阀型号，请按高压三段式球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
