产品名称：消防水锤吸钠/消除器

一、9000-16/25P活塞式水锤消除器产品特点

9000-16/25P活塞式水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。

二、9000-16/25P活塞式水锤消除器工作原理：

HD9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。

三、9000-16/25P活塞式水锤消除器主要技术参数：

公称压力MPa	试验压力		适合介质	适宜温度	容气腔压力（占管道压力百分数）
	密封试压	强度试压
	MPa	MPa
1.6	1.76	2.4	纯净水	<=80℃	50~70%
2.5	2.75	3.75

四、9000-16/25P活塞式水锤消除器结构示意图：

五、HD9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸：

型号	公称通径DN		法兰直径D	螺栓孔中心圆直径D1	连接凸出部分直径D2	法兰厚度b	总高度H	螺孔数量直径Z-d
型号	mm	英寸	法兰直径D	螺栓孔中心圆直径D1	连接凸出部分直径D2	法兰厚度b	总高度H	螺孔数量直径Z-d
1.6MPa
9015	15	1/2	95	65	45	14	200	4-φ14
9020	20	3/4	105	75	55	16	300	4-φ14
9025	25	1	115	85	65	16	320	4-φ14
9032	32	1 1/2	140	100	78	18	340	4-φ18
9040	40	1 1/2	150	110	85	18	350	4-φ18
9050	50	2	165	125	100	20	455	4-φ18
9065	65	2 1/2	185	145	120	20	505	4-φ18
9080	80	3	200	160	135	20	745	8-φ18
9100	100	4	220	180	155	22	765	8-φ18
9125	125	5	250	210	185	22	796	8-φ18
9150	150	6	285	240	210	24	828	8-φ23
9200	200	8	340	295	265	24	918	12-φ23
9250	250	10	405	355	320	26	948	12-φ25
9300	300	12	460	410	375	28	970	12-φ25
2.5MPa
9015	15	1/2	95	65	45	14	220	4-φ14
HD9020	20	3/4	105	75	55	16	320	4-φ14
9025	25	1	115	85	65	16	340	4-φ14
9032	32	1 1/4	140	100	78	18	350	4-φ18
9040	40	1 1/2	150	110	85	18	380	4-φ18
9050	50	2	165	125	100	20	455	4-φ18
9065	65	2 1/2	185	145	120	22	505	8-φ18
9080	80	3	200	160	135	24	745	8-φ18
9100	100	4	235	190	160	24	765	8-φ23
9125	125	5	270	220	188	26	796	8-φ25
9150	150	6	300	250	218	28	828	8-φ25
9200	200	8	360	310	278	30	918	12-φ25
9250	250	10	425	370	332	32	948	12-φ30
9300	300	12	485	430	390	34	970	16-φ30

注：1、法兰连接尺寸参照GB/T9113.1-2000标准。
　　2、由于压力表尺寸的变动影响总高度的变动时恕不通知

六、HD9000-16/25P活塞式水锤消除器安装与维护及注意事项：

DN15~50为螺纹连接，用标准三通垂直装于管道，用于支管系统消除管道不规则水击波和噪声。　

DN50~300为法兰连接，用标准三通外接。

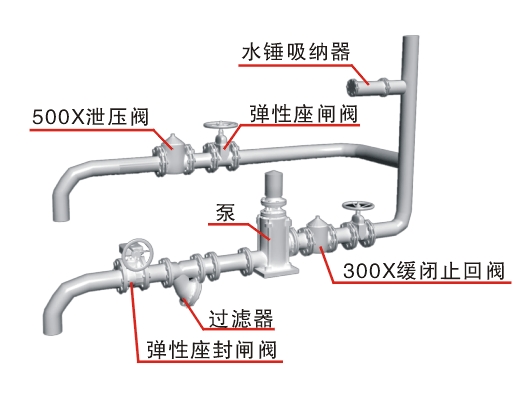

1、HD900~16/25P活塞式水锤消除器应尽量安装在水击源附近，其安装应便于水击波无阻碍地通向消除器，安装示意图如下二例：

２、注意事项

1、阀体上的压力表，安装前显示阀体气室压力，安装后显示管道压力。

2、安装前请确认，水锤消除器气室压力不得高于管道压力

3、当扬程50m以上，压力5Kgf/cm2以上时，建议长道管下方及逆止阀止阀上方转角处各安装一只水锤消除器。

4、为考虑维修，建议保留10cm阀体与墙面间隙，方便维修动作。

5、若管道内水压力较低，或水锤消除器气室压力较低，皆可帖水锤消除器上方注气栓加入气压或释放气压。

6、水锤消除器气室压力，维持于管道压力50%~70%时水锤消除器效果佳

7、二次侧为开放压力场合，例定水位阀，卫浴器具，水龙头等注气1-1.3Kgf/cm2较适合.
