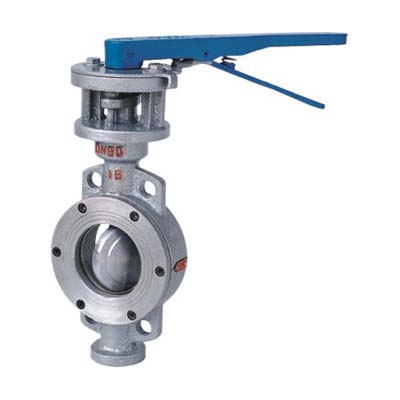

产品名称：手动对夹硬密封蝶阀D73H-16

D73H-16型手动对夹式硬密封蝶阀

概述

本蝶阀适用于食品、医药、石油化工、工业环境及高层建筑和管道上作调节流量和截断流体佳装置。

结构特点

本蝶阀及吸收，消化国外技术，并结合国内用户意见和产品中积累的经验而精心研制的新一代产品。

１、采用三维偏心结构，阀门密封圈采用弹性金属圈，使蝶板同阀体密封面均匀可靠接触，可达到气密封无泄露；

２、结构独特，操作灵活、省力、方便、使用寿命长；

３、耐高温、耐腐蚀、耐磨损的三维偏心。

主要技术参数

公称通径

DN(mm)

50-1200

公称压力

PN(MPa)

1.0

1.6

2.5

4.0

试验压力 PS(MPa)

强度试验

1.5

2.4

3.75

6.0

密封试验

1.1

1.76

2.75

4.4

适用介质

水、蒸汽、油品、酸类腐蚀性等

适用温度

-40℃-600℃

主要零部件材料

名称	材　　　　　料
阀体	铸钢、不锈钢、铬钼钢
蝶板	铸钢、化合金钢（镀硬铬）不锈钢、铬钼钢
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料、氟塑料
填料	柔性石墨

D73H/F-10C连接尺寸(1、P、R)

通径DN	L	D1	D2	Z-φd	H	HO	D	L2	Wt/Kgs
50	43	125	99	4-18	105	350	90°	280	9
65	46	145	118	4-18	115	370	90°	280	11
80	49	160	132	8-18	125	380	45°	280	15
100	56	180	155	8-18	140	420	45°	280	18
125	64	210	185	8-18	170	470	45°	330	22
150	70	240	210	8-23	180	500	45°	330	25

D73H/F-16C连接尺寸(1、P、R)

通径DN	L	D1	D2	Z-φd	H	HO	D	L2	Wt/Kgs
50	43	125	99	4-18	105	350	90°	280	10
65	46	145	118	4-18	115	370	90°	280	12
80	49	160	132	8-18	125	380	45°	280	16
100	56	180	155	8-18	140	420	45°	280	20
125	64	210	185	8-18	170	470	45°	330	24
150	70	240	210	8-23	180	500	45°	330	27
