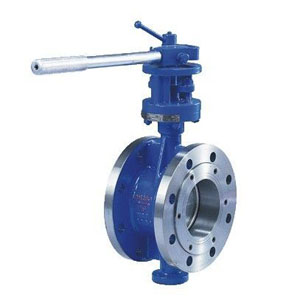

产品名称：手动法兰硬密封蝶阀 D43H-16

手动法兰硬密封蝶阀D43H-16C：广泛适用于电力、石化、冶金、给排水系统、蒸汽系统、煤气系统及高温空气系统等管路系统上作启闭或调节介质流量之用。阀体材质：碳钢、不锈钢、铬钼钒钢。

手动法兰硬密封蝶阀D43H-16C的详细介绍

手动法兰硬密封蝶阀D43H-16C：

D43H手柄式硬密封蝶阀用途:

本系列硬密封蝶阀广泛适用于电力、石化、冶金、给排水系统、蒸汽系统、煤气系统及高温空气系统等管路系统上作启闭或调节介质流量之用。
阀体材质:碳钢、不锈钢、铬钼钒钢。

D43H手柄式硬密封蝶阀特点：

1.蝶阀结构简单/紧凑/重量轻/易于安装和拆卸/维修方便/
2.本蝶阀采用不锈钢U型密封圈,具有一定的弹性无论在高温,低温的情况下,它与蝶板均具有优良的密封性;
3.本蝶阀的三维偏心距,经过严格的计算,多层次复合密封型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能;
4.蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
5.本蝶阀结构独特,开关仅需转动阀杆90°即可完成.操作灵活/方便/省力/不受介质压力的高低影响,密封性能可靠.

D43H手柄式硬密封蝶阀主要性能参数:

公称通径	DNmm	50-150
公称压力	PNMPa	1.0	1.6	2.5
试验压力PsMPa	强度试验	1.5	2.4	3.75
	密封试验	1.1	1.76	2.75
	气密封试验	0.5-0.7MPa
适用介质	水、油品、蒸气、酸、减等
适用温度	-40℃-570℃

D43H手柄式硬密封蝶阀主要零部件材料:

名称	材料
阀体	碳钢、不锈钢、铬钼钒钢
阀板	碳钢、不锈钢、铬钼钒钢
阀杆	2Cr13不锈钢、铬钼钒钢
密封圈	不锈钢、聚四氟乙烯
填料	柔性石墨、聚四氟乙烯

D43HF手柄式硬密封蝶阀连接尺寸:单位:mm

通径		主要尺寸			1.0-1.6MPa				2.5MPa
mm	lncb	L	H	H1	D	D1	A	Z-φd	D	D1	A	Z一φd
50	2	108	75	192	165	125	275	4-18	165	125	275	4-18
65	21/2	112	93	218	185	145	275	4-18	185	145	275	8-18
80	3	114	110	230	200	160	275	8-18	200	160	275	8-18
100	4	127	140	240	220	180	275	8-18	235	190	275	8-22
125	5	140	175	290	250	210	362	8-18	270	220	362	8-26
150	6	140	180	310	285	240	362	8-22	300	250	362	8-26

D43HF手柄式硬密封蝶阀订货说明:

订货须知
1.硬密封蝶阀产品型号与名称；

2.硬密封蝶阀公称通径DN；

3.硬密封蝶阀使用压力；

4.硬密封蝶阀阀体和阀内组件材料；

5.硬密封蝶阀使用介质；

6.硬密封蝶阀适用温度；

7.硬密封蝶阀是否带附件封结构；
8.如有特殊要求时请在订购产品时注明；
9.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
