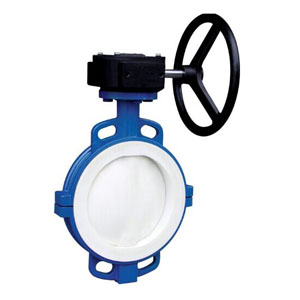

产品名称：手动对夹衬氟蝶阀

产品型号：D71F4-10、D71F4-16、D71F4-10C、D71F4-16C、D71F4-10P、D71F4-16P、D371F4-10、D371F4-16、D371F4-10C、D371F4-16C、D371F4-10P、D371F4-16P、D971F4-10、D971F4-16、D971F4-10C、D971F4-16C、D971F4-10P、D971F4-16P、D71F46-10、D71F46-16、D71F46-10C、D71F46-16C、D71F46-10P、D71F46-16P、D371F46-10、D371F46-16、D371F46-10C、D371F46-16C、D371F46-10P、D371F46-16P、D971F46-10、D971F46-16、D971F46-10C、D971F46-16C、D971F46-10P、D971F46-16P

设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：ANSI B16.1
用途：
衬氟蝶阀D71F46,D71F4对夹衬氟蝶阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。

适用温度：≤100℃、≤120℃
          ≤150℃(按照衬里和隔膜材料)

材料：
上 阀 体：铸铁、球墨铸铁、碳钢、不锈钢
下 阀 体：铸铁、球墨铸铁、碳钢、不锈钢
蝶    板：不锈钢、碳钢完全包覆氟塑料
蝶 板 轴：不锈钢
阀    座：PTFE、PCTFE、FEP、PFA
弹性条（垫）：Si
O  型 圈：Viton
手    柄：铸铁、铸铝合金


压力等级：
0.6 1.0 1.6

测试：
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
