一、产品详细介绍：
V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。其主要特点是：
（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。相关真空球阀产品。
公称压力
PN
|
常温大
工作压力
|
壳 体
试验压力
|
气密封
试验压力
|
高压密封
试验压力
|
|
1.6
|
1.6
|
2.4
|
0.6
|
1.76
|
|
2.5
|
2.5
|
3.8
|
0.6
|
2.75
|
|
4.0
|
4.0
|
6.0
|
0.6
|
4.4
|
|
6.4
|
6.4
|
9.6
|
0.6
|
7.1
|
|
Class150
|
2.0
|
3.0
|
0.6
|
2.2
|
|
Class300
|
5.0
|
7.5
|
0.6
|
5.5
|
|
壳体材料
|
阀座材料
|
适用温度
|
适用介质
|
|
碳钢C型
|
PTFE+不锈钢
|
≤150℃
|
水、蒸汽油品等
|
|
不锈钢
|
≤250℃
|
|
铬镍钛P型
|
PTFE+不锈钢
|
≤150℃
|
硝酸类
|
|
不锈钢
|
≤200℃
|
|
铬镍钼钛钢R型
|
PTFE+不锈钢
|
≤150℃
|
醋酸类
|
|
不锈钢
|
≤200℃
|
|
铬钼钒钢I型
|
不锈钢
|
≤200℃
|
蒸汽、冶炼能源等
|
|
阀体、阀盖
|
GB
|
WCB
|
ZG1Cr18NiTi
|
ZG0Cr18Ni12Mo2
|
ZG15Cr1Mo1V
|
|
ASTM
|
WCB
|
CF8
|
CF8M
|
WC9
|
|
球体
|
GB
|
2Cr13/1Cr18Ni9Ti
|
1Cr18Ni9Ti
/表面特殊处理
|
0Cr18Ni12Mo2
/表面特殊处理
|
25Cr2Mo1V
/表面特殊处理
|
|
ASTM
|
CA15
|
CF8+HF
|
CF8M+HF
|
WC9+HF
|
|
阀杆、固定轴
|
GB
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2
|
25Cr2Mo1V
|
|
ASTM
|
420
|
304
|
316
|
F22a
|
|
阀座
|
GB
|
PTFE
|
2Cr13
|
PTFE
|
1Cr18Ni9Ti
|
PTFE
|
0Cr18Ni12Mo2
|
D517
|
|
ASTM
|
PTFE
|
420
|
PTFE
|
304
|
PTFE
|
316
|
HF
|
|
填料
|
GB
|
PTFE
|
柔性石墨
|
PTFE
|
柔性石墨
|
PTFE
|
柔性石墨
|
柔性石墨
|
|
ASTM
|
PTFE
|
柔性石墨
|
PTFE
|
柔性石墨
|
PTFE
|
柔性石墨
|
柔性石墨
|
|
螺栓
|
GB
|
35
|
0Cr18Ni9
|
0Cr18Ni9
|
15Cr1Mo1V
|
|
ASTM
|
A193 B7
|
A320-B8
|
A320-B8
|
A193-B16
|
|
螺母
|
GB
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
20CrMo
|
|
ASTM
|
A194 2H
|
A194-8
|
A194-8
|
A194-4
|
执行标准
1、设计和制造：GB/12237-1989； AP1608。
2、检验和试验：GB/T13927-1992； AP1608。
3、法兰连接：JB/T79.1～2-1994； ASME/ANSIB 16.5。
4、结构长度：GB/T12221-1989； ASME/ANSIB16.10。

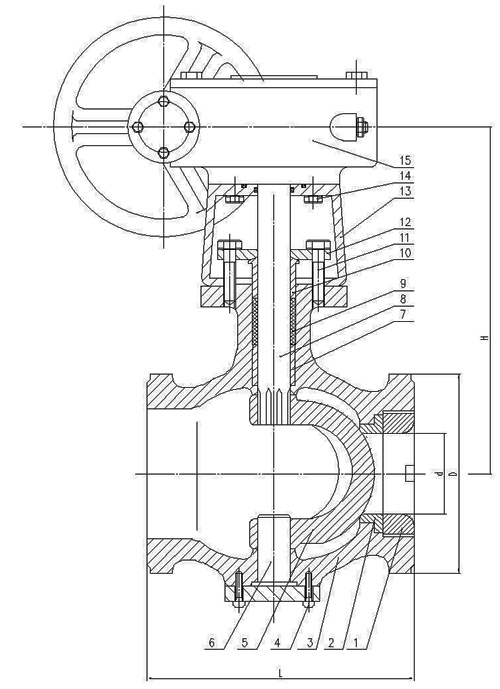

二、V型球阀尺寸：
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺 寸(mm)
|
|
d1
|
L
|
D
|
D1
|
D2
|
D6
|
f
|
f2
|
b
|
Z-φd
|
H1
|
H2
|
|
1.6
|
25
|
25
|
150
|
115
|
85
|
65
|
-
|
2
|
-
|
14
|
4-14
|
-
|
75
|
|
32
|
32
|
165
|
135
|
100
|
78
|
-
|
2
|
-
|
16
|
4-18
|
-
|
105
|
|
40
|
40
|
180
|
145
|
110
|
85
|
-
|
3
|
-
|
16
|
4-18
|
-
|
95
|
|
50
|
50
|
200
|
160
|
125
|
100
|
-
|
3
|
-
|
16
|
4-18
|
-
|
107
|
|
65
|
65
|
220
|
180
|
145
|
120
|
-
|
3
|
-
|
18
|
4-18
|
-
|
142
|
|
80
|
80
|
250
|
195
|
160
|
135
|
-
|
3
|
-
|
20
|
8-18
|
-
|
152
|
|
100
|
100
|
280
|
215
|
180
|
155
|
-
|
3
|
-
|
20
|
8-18
|
-
|
178
|
|
125
|
125
|
320
|
245
|
210
|
185
|
-
|
3
|
-
|
22
|
8-18
|
-
|
252
|
|
150
|
150
|
360
|
280
|
240
|
210
|
-
|
3
|
-
|
24
|
8-23
|
-
|
272
|
|
200
|
200
|
400
|
335
|
295
|
265
|
-
|
3
|
-
|
26
|
12-23
|
-
|
342
|
|
2.5
|
25
|
25
|
150
|
115
|
85
|
65
|
-
|
2
|
-
|
16
|
4-14
|
-
|
75
|
|
32
|
32
|
165
|
135
|
100
|
78
|
-
|
2
|
-
|
18
|
4-18
|
-
|
85
|
|
40
|
40
|
180
|
145
|
110
|
85
|
-
|
3
|
-
|
18
|
4-18
|
-
|
95
|
|
50
|
50
|
200
|
160
|
125
|
100
|
-
|
3
|
-
|
20
|
4-18
|
-
|
107
|
|
65
|
65
|
220
|
180
|
145
|
120
|
-
|
3
|
-
|
22
|
8-18
|
-
|
142
|
|
80
|
80
|
250
|
195
|
160
|
135
|
-
|
3
|
-
|
24
|
8-18
|
-
|
152
|
|
100
|
100
|
280
|
230
|
190
|
160
|
-
|
3
|
-
|
28
|
8-23
|
-
|
178
|
|
125
|
125
|
320
|
270
|
220
|
188
|
-
|
3
|
-
|
30
|
8-25
|
-
|
252
|
|
150
|
150
|
360
|
300
|
250
|
218
|
-
|
3
|
-
|
34
|
8-25
|
-
|
272
|
|
200
|
200
|
400
|
360
|
310
|
278
|
-
|
3
|
-
|
34
|
12-25
|
-
|
342
|
|
4.0
|
25
|
25
|
150
|
115
|
85
|
65
|
58
|
2
|
4
|
16
|
4-14
|
-
|
75
|
|
32
|
32
|
180
|
135
|
100
|
78
|
66
|
2
|
4
|
18
|
4-18
|
-
|
107
|
|
40
|
40
|
200
|
145
|
110
|
85
|
76
|
3
|
4
|
18
|
4-18
|
-
|
95
|
|
50
|
50
|
220
|
160
|
125
|
100
|
88
|
3
|
4
|
20
|
4-18
|
-
|
107
|
|
65
|
65
|
250
|
180
|
145
|
120
|
110
|
3
|
4
|
22
|
8-18
|
-
|
142
|
|
80
|
80
|
280
|
195
|
160
|
135
|
121
|
3
|
4
|
22
|
8-18
|
-
|
152
|
|
100
|
100
|
320
|
230
|
190
|
160
|
150
|
3
|
4.5
|
24
|
8-23
|
-
|
178
|
|
125
|
125
|
400
|
270
|
220
|
188
|
176
|
3
|
4.5
|
28
|
8-25
|
-
|
252
|
|
150
|
150
|
400
|
300
|
250
|
218
|
204
|
3
|
4.5
|
30
|
8-25
|
-
|
272
|
|
200
|
200
|
502
|
375
|
320
|
282
|
260
|
3
|
4.5
|
38
|
12-30
|
-
|
342
|
订货须知：
1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
|
