| 产品名称：对夹双瓣旋启式止回阀 |
 |
一、产品对夹双瓣旋启式止回阀的详细资料：
产品型号：H76
产品名称：对夹双瓣旋启式止回阀
产品特点：对夹式止回阀适用于公称压力PNl.0MPa~42 0MPa、Classl50～2500；公称通径DNl5～1200mm、NPsl／2—48．工作温度一l96—540℃的各种管路上，月于防止介质剖流。通过选月不同的材质．可适月于水、蒸汽、油品、硝酸、强氧化性介质及尿素等多种介质。
二、标准与规范：
1、设计秘制造：APl594、AP 6D、JB，T8937;
2、结构长度：API594、APl60、DlN3202、JB／T8937，
3、压力一温度等级? ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JB，T74，
4、试验与检验AP 598、JB／T 9092：
5、配管法兰JB，T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47．
三、结构特点：
1、结构长度短．其结构长度只有传统法兰止回阀的1/4～1/8;
2、体积小,、重量轻,其重量只有传统法兰止回目的1/4～1/20;
3、阀瓣尖闭快速．水锤压力小：
4、水平管道或垂直管道均可使月．安装方便；
5、流道通畅、流体阻力小．
6、动作i敏、密封性能好;
7、目瓣行程短、关阀冲击力小;
8、整体结构、简单紧凑、造型美观
9、使月寿命长、可靠性高。
四、旋启式止回阀对比：
|
结构形式
|
H76型对夹双瓣旋启式止回阀
|
H44型法兰单瓣旋启式止回阀
|
|
水锤压力
|
小．阀瓣行程短、且有弹簧辅助关闭、关阀速度快
|
很大，阀瓣行程，需要较长的关闭时间
|
|
H76型的水锤压力只有H44型的1/2—1/5
|
|
尺寸和重量
|
结构长度很短、体积小、重量轻、为阀门的安装、搬运、存放及管道在布置带来很大的便利，并能大量节约材料、降低造价
|
结构长度很长，体积笨大．重量很重
|
|
H76型的结构长度只有H44型的1/4～1／10 H76型的重量只有H44型的l／4～1／10
|
|
流体阻力
|
小，流体阻力系数为2.6～0.7，随着阀门口径的增大，流体组力系数减小
|
?小，流体阻力系数为1.3～3，但在低压工况下，阀瓣不能完且开启，流体阻力大。流体阻力随着阀门口径的增大而增大
|
|
安装
|
可水平安装或垂直安装，重量轻．不必为阀门设置支座
|
可水平安装或垂直安装．大口径阀阀重量重，需设置支座
|
|
开启压力
|
很小．阀瓣在很小的压差下就能完全打开
|
较大，阀瓣在较大的压差下才能完全打开
|
|
可靠性
|
阀门为整体结构、简单紧凑，阀门关闭时冲击力注，水锤压力小，阀门帮命长，可靠性高
|
阀门关时的巨大冲击力及水锤压力容易损坏阀门
|
五、升降式止回阀对比：
|
结构形式
|
H71型对夹升降式止回阀
|
H41型法兰升降式止回阀
|
|
水锤压力
|
很小、阀瓣行程短、阀瓣轻巧、且有弹簧辅助关闭、关阀速度很快
|
水、阀瓣行程短，但无弹簧辅助关闭
|
|
尺寸和重量
|
结构长度很短、体积很小、重量很径、为阀门的安装、搬运、存放及管道的布置带来很大的便利，关能大量节约材料、降低造价
|
结构长度很长，体积较大、重量很重
|
|
H71型的结构长度只有H41型的1/4～1/8，H71型的重量只有H41型1/7～1/20
|
|
流体阻力
|
较大、流体阻力系数为6.4～2.8
|
很体阻力系数为12～6
|
|
安装
|
可水平安装或垂直安装，重量很轻，安装容易
|
只能水平安装，口径较大的阀门重量，较难安装
|
|
开启压力
|
很小、阀瓣在很小的压差下就能完全打开
|
较小、阀瓣重量较大，需要一定的压差才能半阀瓣完全打开
|
|
可靠性
|
阀门为整体结构，简单紧凑，阀门关闭时冲击为小，水锤压力很小，阀门寿命长，可靠性高
|
可靠性较高，但阀门由阀体与阀盖两本构成，多了一个潜在的泄漏点
|
六、流体力学性能：H76对夹双瓣旋启式止回阀的流体阻力系数、流量系数及开启压力：
|
公称通径
|
阀门全开启时的流体阻力系数
|
常温下阀门全开启时的水流量系数
|
流体的流向
|
|
DN
|
NPS
|
|
Kv(m3／h)
|
CV(U.S)
|
CV(U.K)
|
↑
|
→
|
|
开启压力近似值KPa
|
|
50
|
5
|
2.6
|
63
|
74
|
62
|
2
|
1
|
|
65
|
21/2
|
2.4
|
109
|
128
|
107
|
2
|
1
|
|
80
|
3
|
2.3
|
172
|
201
|
169
|
2
|
1
|
|
100
|
4
|
2.0
|
289
|
338
|
283
|
2
|
1
|
|
125
|
5
|
1.8
|
476
|
557
|
466
|
2
|
1
|
|
150
|
6
|
1.5
|
750
|
878
|
735
|
2
|
1
|
|
200
|
8
|
1.3
|
1432
|
1675
|
1403
|
2
|
1
|
|
250
|
10
|
1.2
|
1330
|
2726
|
2283
|
2
|
1
|
|
300
|
12
|
1.0
|
3676
|
4301
|
3602
|
2
|
1
|
|
350
|
14
|
0.9
|
5274
|
6171
|
5169
|
2
|
1
|
|
400
|
16
|
0.8
|
7306
|
8548
|
7160
|
3
|
1
|
|
450
|
18
|
0.8
|
9246
|
10818
|
9061
|
3
|
1
|
|
500
|
20
|
0.8
|
11415
|
13356
|
11187
|
3
|
1
|
|
600
|
24
|
0.7
|
17573
|
20560
|
17222
|
3
|
1
|
|
700
|
28
|
0.7
|
23919
|
27985
|
23441
|
4
|
1
|
|
750
|
30
|
0.7
|
27458
|
32126
|
26909
|
4
|
1
|
|
800
|
32
|
0.7
|
31241
|
36552
|
30316
|
4
|
1
|
|
900
|
36
|
0.7
|
39539
|
46261
|
38748
|
4
|
1
|
|
1000
|
40
|
0.7
|
48814
|
57112
|
47838
|
4
|
1
|
|
1050
|
42
|
0.7
|
53817
|
62966
|
52741
|
4
|
1
|
|
1200
|
48
|
0.7
|
70292
|
82242
|
68886
|
4
|
1
|
七、H76对夹双瓣旋启式止回阀主要尺寸及重量：
|
配管法兰
|
公称压力
|
常规产品型号
|
|
JB/T74～90
GB/T9112～9124
HG50592～20614
|
PN1.0MPa
|
H76H-10C
|
H76W-10P
|
H76W-10P8
|
H76W-10P3
|
H76W-10R
|
H76W-10R8
|
H76W-10R3
|
|
PN1.6MPa
|
H76H-16C
|
H76W-16P
|
H76W-16P
|
H76W-16P3
|
H76W-16R
|
H76W-16R8
|
H76W-16R3
|
|
PN2.5MPa
|
H76H-25
|
H76W-25P
|
H76W-25P8
|
H76W-25P3
|
H76W-25R
|
H76W-25R8
|
H76W-25R3
|
|
PN4.0MPa
|
H76H-40
|
H76W-40P
|
H76W-40P8
|
H76W-40P3
|
H76W-40R
|
H76W-40R8
|
H76W-40R3
|
|
PN6.3MPa
|
H76H-63
|
H76W-63P
|
H76W-63P8
|
H76W-63P3
|
H76W-63R
|
H76W-63R8
|
H76W-63R3
|
|
PN10.0MPa
|
H76H-100
|
H76W-100P
|
H76W-100P8
|
H76W-100P3
|
H76W-100R
|
H76W-100R8
|
H76W-100R3
|
|
PN13.0MPa
|
H76H-160
|
H76W-160P
|
H76W-160P8
|
H76W-160P3
|
H76W-160R
|
H76W-160R8
|
H76W-160R3
|
|
PN20.0MPa
|
H76H-200
|
H76W-200P
|
H76W-200P8
|
H76W-200P3
|
H76W-200R
|
H76W-200R8
|
H76W-200R3
|
|
PN25.0MPa
|
H76H-250
|
H76W-250P
|
H76W-250P8
|
H76W-250P3
|
H76W-250R
|
H76W-250R8
|
H76W-250R3
|
|
GB/T9112～9124
HG20615～20635
SH3406
|
PN2.0MPa
|
H76H-20C
|
-
|
H76W-20P8
|
H76W-20P3
|
-
|
H76W-20R8
|
H76W-20R3
|
|
PN5.0MPa
|
H76H-50
|
-
|
H76W-50P8
|
H76W-50P3
|
-
|
H76W-50R8
|
H76W-50R3
|
|
PN11.0MPa
|
H76H-110
|
-
|
H76W-110P8
|
H76W-110P3
|
-
|
H76W-110R8
|
H76W-110R3
|
|
PN15.0MPa
|
H76H-150
|
-
|
H76W-150P8
|
H76W-150P3
|
-
|
H76W-150R8
|
H76W-150R3
|
|
PN26.0MPa
|
H76H-260
|
-
|
H76W-260P8
|
H76W-260P3
|
-
|
H76W-260R8
|
H76W-260R3
|
|
PN42.0MPa
|
H76H-420
|
-
|
H76W-420P8
|
H76W-420P3
|
-
|
H76W-420R8
|
H76W-420R3
|
|
-
|
Class150
|
H76H-A1C
|
-
|
H76W-A1P8
|
H76W-A1P3
|
-
|
H76W-A1R8
|
H76W-A1R3
|
|
Class300
|
H76H-A3
|
-
|
H76W-A3P8
|
H76W-A3P3
|
-
|
H76W-A3R8
|
H76W-A3R3
|
|
Class600
|
H76H-A6
|
-
|
H76W-A6P8
|
H76W-A6P3
|
-
|
H76W-A6R8
|
H76W-A6R3
|
|
Class900
|
H76H-9
|
-
|
H76W-9P8
|
H76W-9P3
|
-
|
H76W-9R8
|
H76W-9R3
|
|
Class1500
|
H76H-15
|
-
|
H76W-15P8
|
H76W-15P3
|
-
|
H76W-15R8
|
H76W-15R3
|
|
Class2500
|
H76H-A25
|
-
|
H76H-A25P8
|
H76H-A25P3
|
-
|
H76H-A25R8
|
H76H-A25R3
|
|
主要
零件
材料
|
阀体
|
WCB（A105）
|
ZG1Cr18Ni9Ti
|
CFB（304）
|
CF3（304L）
|
ZG1Cr18Ni12Mo2Ti
|
CF8M（316）
|
CF3M（316M）
|
|
阀擗
|
CF8
|
CF8
|
CF8
|
CF3
|
CF9M
|
CF8M
|
CF3M
|
|
目轴
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni9
|
00Cr19Ni10
|
ZG1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
|
00Cr17Ni14Mo2
|
|
弹簧
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
00Cr19Ni10
|
00Cr17Ni14Mo2
|
00Cr17Ni14Mo2
|
00Cr17Ni14Mo2
|
|
适用工况
|
适月介质
|
水、蒸汽、
油品等
|
硝酸等腐蚀性介质
|
强氧化性介质
|
醋酸等腐蚀性介质
|
屎素等腐
蚀性介质
|
|
适用温度（℃）
|
-29～425
|
-196～540
|
-196～425
|
-196～540
|
-196～455
|
|
注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹式止回阀型号编制方法。
|
|
|
|

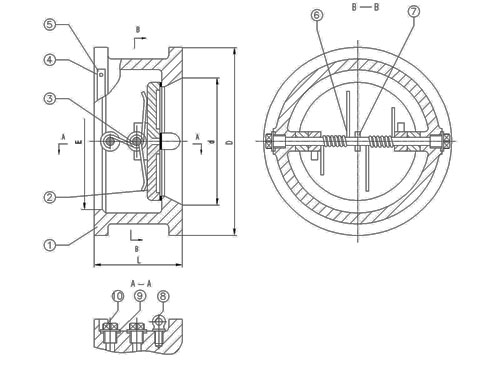

八、H76对夹双瓣旋启式止回阀主要尺寸及重量：
|
压力级
|
公称通径
|
R寸Cmm)
|
|
配管法兰(供参考)
|
|
NPS
|
DN
|
L
|
D
|
D3
|
D2
|
重量(Kg)
|
螺栓孔中心口直径D1
|
螺栓
数量
|
螺栓直径d
|
螺栓长度L
|
|
in
|
mm
|
RI
|
RJ
|
|
Cllass150
PN2.0MPa
|
2
|
50
|
60
|
103
|
56
|
51
|
2
|
120.5
|
4
|
5/8
|
M16
|
140
|
155
|
|
21/2
|
65
|
67
|
122
|
73
|
65
|
3
|
139.5
|
4
|
5/8
|
M16
|
150
|
165
|
|
3
|
80
|
73
|
135
|
88
|
80
|
4
|
152.5
|
4
|
5/8
|
M16
|
160
|
175
|
|
4
|
100
|
73
|
173
|
108
|
102
|
6
|
190.5
|
8
|
5/8
|
M16
|
170
|
185
|
|
5
|
125
|
86
|
195
|
132
|
127
|
8
|
216.0
|
8
|
3/4
|
M20
|
190
|
205
|
|
6
|
150
|
98
|
220
|
160
|
152
|
13
|
241.5
|
8
|
3/4
|
M20
|
205
|
220
|
|
8
|
200
|
127
|
277
|
210
|
203
|
25
|
298.5
|
8
|
3/4
|
M20
|
240
|
255
|
|
10
|
250
|
146
|
337
|
266
|
254
|
39
|
362.0
|
12
|
7/8
|
M24
|
270
|
285
|
|
12
|
300
|
181
|
407
|
310
|
305
|
54
|
432.0
|
12
|
7/8
|
M24
|
310
|
325
|
|
14
|
350
|
184
|
448
|
355
|
350
|
80
|
476.0
|
12
|
1
|
M27
|
325
|
|
|
|
|
|
