| 产品名称：Q347F蜗轮固定球阀 |
 |
一、产品详细介绍：
产品型号：Q347F/H/Y
产品名称：Q347固定蜗轮球阀两分式和三段式固定球阀又称侧装分体式球阀，将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，它在管道上主要用于切断、分配和改变介质流动方面。它的枢轴结构保证了了准确的球体位置。标准阀座采用弹簧结构，将阀座推向球体，保证了良好的低压密封性能。该球阀阀前，阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放。枢轴采用防吹出保护结构，低摩擦系数的轴承等。公司具有性能优异，可靠性高，用途广泛，价格合理等优点，适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管。相关球阀产品：GU手动真空球阀
执行标准：
|
设计与制造
|
结构长度
|
法兰尺寸
|
压力-温度
|
试验-检验
|
|
GB122237
|
GB12221
|
GB9113 JB79
|
GB9131
|
GB/T13927 JB/T9092
|
压力试验：
|
公称压力
|
1.6
|
2.5
|
4.0
|
|
强度试验
|
2.4
|
3.8
|
6.0
|
|
水密封试验
|
1.8
|
2.8
|
4.4
|
|
气密封试验
|
0.4-0.7
|
二、主要零件材料及性能：
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
|
CF3
|
ZG1Cr18Ni12Mo2Ti
|
CF8M
|
CF3M
|
|
球体 阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
304
|
304L
|
1Cr18Ni12Mo2Ti
|
316
|
316L
|
|
阀 座
|
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
|
|
垫片
|
聚四氟乙烯PTFE 不锈钢/柔性石墨齿形垫片
|
|
阀杆座
|
聚四氟乙烯PTFE 不锈钢/柔性石墨
|
|
填料
|
聚四氟乙烯PTFE 增强柔性石墨
|
|
填料压盖
|
WCB
|
1Cr18Ni9Ti
|
304
|
304L
|
1Cr18Ni12Mo2Ti
|
316
|
316L
|
|
温度
|
-29～150(聚四氟乙烯 PTFE) -29～200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29～300(对位聚笨 PPL)
|
|
介质
|
水 蒸汽 油品
|
硝酸类
|
强氧化介质
|
醋酸类
|
尿素类
|

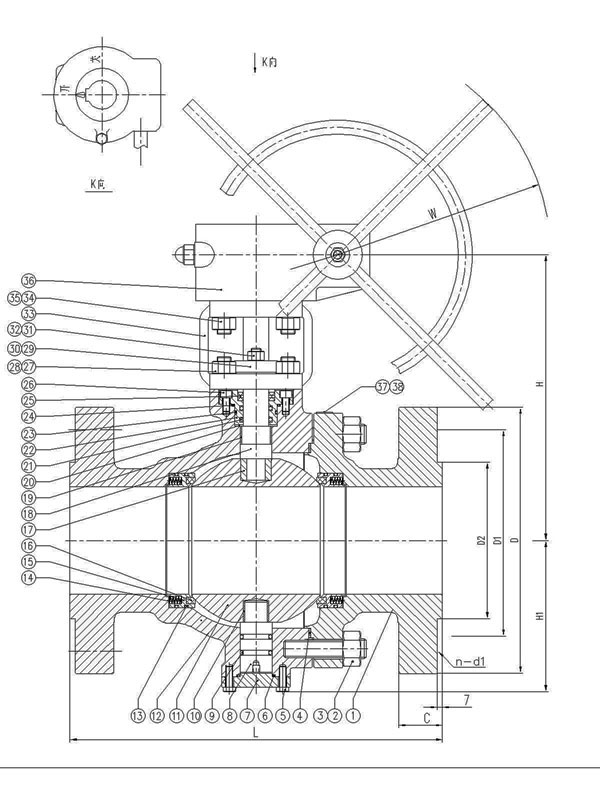

三、固定蜗轮球阀规格主要尺寸：
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H0
|
H1
|
H2
|
|
凸面法兰
Q347F
16C
16P
16R
|
32
|
140
|
135
|
100
|
78
|
16
|
4-18
|
30
|
85
|
160
|
|
40
|
165
|
145
|
110
|
85
|
16
|
4-18
|
32
|
95
|
230
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-18
|
43
|
107
|
230
|
|
65
|
190
|
180
|
145
|
120
|
18
|
4-18
|
70
|
142
|
400
|
|
80
|
203
|
195
|
160
|
135
|
20
|
8-18
|
110
|
152
|
400
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-18
|
150
|
178
|
500
|
|
125
|
356
|
245
|
210
|
185
|
22
|
8-18
|
200
|
252
|
500
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-23
|
230
|
278
|
600
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
260
|
395
|
600
|
|
250
|
533
|
405
|
355
|
320
|
30
|
12-25
|
283
|
480
|
800
|
|
300
|
610
|
460
|
410
|
375
|
30
|
12-25
|
380
|
585
|
800
|
|
350
|
686
|
520
|
470
|
435
|
34
|
16-25
|
425
|
625
|
800
|
|
400
|
762
|
580
|
525
|
485
|
36
|
16-30
|
492
|
720
|
800
|
|
500
|
914
|
705
|
650
|
608
|
44
|
20-34
|
555
|
840
|
830
|
|
600
|
1067
|
840
|
770
|
718
|
48
|
20-41
|
675
|
1050
|
830
|
|
700
|
1245
|
910
|
940
|
788
|
50
|
24-41
|
850
|
1150
|
830
|
四、固定蜗轮球阀规格主要尺寸：
|
2.5MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H0
|
H1
|
H2
|
|
凸面法兰
Q347F
25
25P
25R
|
32
|
180
|
135
|
100
|
78
|
18
|
4-18
|
30
|
85
|
160
|
|
40
|
190
|
145
|
110
|
85
|
18
|
4-18
|
32
|
95
|
230
|
|
50
|
216
|
160
|
125
|
100
|
20
|
4-18
|
43
|
107
|
230
|
|
65
|
241
|
180
|
145
|
120
|
22
|
8-18
|
70
|
142
|
400
|
|
80
|
283
|
195
|
160
|
135
|
22
|
8-18
|
110
|
152
|
400
|
|
100
|
305
|
230
|
190
|
160
|
24
|
8-23
|
150
|
178
|
500
|
|
125
|
381
|
270
|
220
|
188
|
28
|
8-25
|
200
|
252
|
500
|
|
150
|
403
|
300
|
250
|
218
|
30
|
8-25
|
230
|
278
|
600
|
|
200
|
502
|
360
|
310
|
278
|
34
|
12-25
|
260
|
395
|
600
|
|
250
|
568
|
425
|
370
|
332
|
36
|
12-30
|
283
|
480
|
800
|
|
300
|
648
|
485
|
430
|
390
|
40
|
16-30
|
380
|
585
|
800
|
|
350
|
762
|
550
|
490
|
448
|
44
|
16-34
|
425
|
625
|
800
|
|
400
|
838
|
610
|
550
|
505
|
48
|
16-34
|
492
|
720
|
800
|
|
500
|
991
|
730
|
660
|
610
|
52
|
20-41
|
555
|
840
|
830
|
|
600
|
1143
|
840
|
770
|
718
|
56
|
20-41
|
675
|
1050
|
830
|
|
700
|
1346
|
955
|
875
|
815
|
60
|
24-48
|
850
|
1150
|
830
|
|
