液压三通高压球阀BK3/SK3
DN4-25 碳钢方阀体三通球阀 BK3
DN20-50 碳钢锻造阀体三通球阀 SK3
DN4-50 不锈钢三通球阀 BK3 英制直管螺纹BSPP
DN4-50 不锈钢三通球阀BK3 美制锥管螺纹NPT DIN2353 接口
订货示例，在基本型号后添加通道机能形式代码，如：BK3 G1/4 06 1125 L 注意!!
|
|
BK3/SK3标准球阀的密封功能只在以下两种情况下有效：
1. 被关闭的接口压力为零；
2. 两个连通接口的压力高于被关闭接口的压力；
如果要求所有接口都受压（PN1=PN2），或用于气体介质的三通球阀,则是另一种特殊密封结构的三通球阀，订货时需在型号后加 "A" 。
|
球阀钢球通道机能形式：
中间位置（90°时）只能中间接口承受压力。

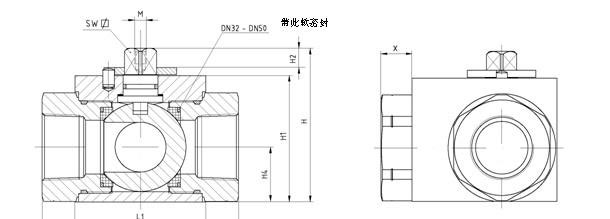

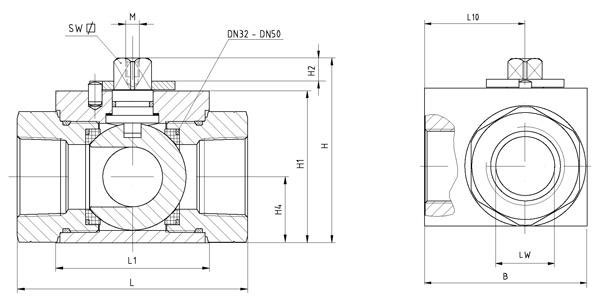

阀体尺寸以及工作压力，适用于各种接口形式
(PEEK:聚醚醚酮密封,具有较好耐腐蚀性; POM:聚甲醛密封; PTFE增强聚四氟乙烯密封,具有极好耐腐蚀性)
|
通径
DN
|
工作压力bar
|
L1
mm
|
B
mm
|
H
mm
|
H1
mm
|
H2
mm
|
H4
mm
|
M
mm
|
SW
mm
|
|
碳钢
|
不锈钢
|
|
|
POM
|
PEEK
|
PTFE
|
碳钢
|
不锈钢
|
碳钢
|
不锈钢
|
碳钢
|
不锈钢
|
碳钢
|
不锈钢
|
|
碳钢
|
不锈钢
|
|
|
|
4
|
400
|
400
|
100
|
36
|
40
|
26
|
35
|
43.5
|
46.5
|
32
|
35
|
8.5
|
13
|
16
|
M5
|
9
|
|
6
|
400
|
400
|
100
|
36
|
40
|
26
|
35
|
43.5
|
46.5
|
32
|
35
|
8.5
|
13
|
16
|
M5
|
9
|
|
8
|
400
|
400
|
100
|
36
|
40
|
26
|
35
|
43.5
|
46.5
|
32
|
35
|
8.5
|
13
|
16
|
M5
|
9
|
|
10
|
400
|
400
|
100
|
43
|
45
|
32
|
42
|
49
|
51.5
|
38
|
40
|
8.5
|
16.5
|
18
|
M5
|
9
|
|
13
|
350
|
350
|
100
|
48
|
50
|
35
|
47
|
51
|
56
|
40
|
40
|
8.5
|
17.5
|
17
|
M5
|
9
|
|
16
|
350
|
-
|
-
|
48
|
-
|
38
|
-
|
62
|
-
|
46
|
-
|
12
|
19
|
-
|
M6
|
12
|
|
20
|
350
|
350
|
100
|
61
|
65
|
49
|
61
|
73
|
73.5
|
57
|
57
|
12.5
|
24.5
|
24.5
|
M6
|
14
|
|
25
|
350
|
350
|
100
|
65
|
80
|
60
|
63
|
76
|
81.5
|
60
|
65
|
12.5
|
26.5
|
30
|
M6
|
14
|
|
32
|
350
|
350
|
100
|
80
|
100
|
76
|
78
|
104
|
99
|
84
|
80
|
14
|
38
|
38
|
M8
|
17
|
|
40
|
350
|
250
|
100
|
85
|
105
|
83
|
85
|
111
|
109
|
92
|
90
|
14
|
41.5
|
42
|
M8
|
17
|
|
50
|
350
|
250
|
100
|
100
|
120
|
100
|
100
|
130
|
139
|
111
|
120
|
14
|
50
|
62
|
M8
|
19
|
|
球阀接口形式
|
常用碳钢三通球阀型号
密封POM、FPM
|
常用不锈钢三通球阀型号
密封PEEK、FPM
|
通径
DN
|
实际内径LW
|
D
|
RA
mm
|
L
mm
|
L10
|
i
mm
|
|
英制直管螺纹BSPP
|
BK3 G1/8 04 1125
|
BK3 G1/8 04 4465
|
4
|
5
|
G 1/8″
|
-
|
69
|
32
|
9
|
|
|
BK3 G1/4 06 1125
|
BK3 G1/4 06 4465
|
6
|
6
|
G 1/4″
|
-
|
69
|
32
|
12
|
|
BK3 G3/8 08 1125
|
BK3 G3/8 08 4465
|
8
|
7
|
G 3/8″
|
-
|
69
|
37
|
12
|
|
BK3 G3/8 10 1125
|
BK3 G3/8 10 4465
|
10
|
9
|
G 3/8″
|
-
|
73
|
35
|
12
|
|
BK3 G1/2 13 1125
|
BK3 G1/2 13 4465
|
13
|
11.5
|
G 1/2″
|
-
|
85
|
37
|
14
|
|
BK3 G1/2 16 1125
|
-
|
16
|
14
|
G 1/2″
|
-
|
84
|
38
|
14
|
|
SK3 G3/4 20 2125
|
BK3 G3/4 20 4465
|
20
|
18
|
G 3/4″
|
-
|
96
|
47
|
17
|
|
SK3 G1 25 2125
|
BK3 G1 25 4465
|
25
|
22
|
G 1″
|
-
|
113
|
55
|
19
|
|
SK3 G11/4 25 2125
|
BK3 G11/4 25 4465
|
25
|
22
|
G11/4″
|
-
|
121
|
55
|
20
|
|
SK3 G11/4 32 3125
|
BK3 G11/4 32 4465
|
32
|
30
|
G11/4″
|
-
|
110
|
70
|
20
|
|
SK3 G11/2 40 3125
|
BK3 G11/2 40 4465
|
40
|
35
|
G11/2″
|
-
|
120
|
72
|
24
|
|
SK3 G2 50 3125
|
BK3 G2 50 4465
|
50
|
44
|
G2″
|
-
|
140
|
85
|
28
|
|
美制锥管螺纹NPT
|
BK3 1/8NPT 04 1125
|
BK3 1/8NPT 04 4465
|
4
|
5
|
1/8″NPT
|
-
|
69
|
32
|
12
|
|
|
BK3 1/4NPT 06 1125
|
BK3 1/4NPT 06 4465
|
6
|
6
|
1/4″NPT
|
-
|
69
|
32
|
17
|
|
BK3 3/8NPT 10 1125
|
BK3 3/8NPT 10 4465
|
10
|
9
|
3/8″NPT
|
-
|
73
|
35
|
17
|
|
BK3 1/2NPT 13 1125
|
BK3 1/2NPT 13 4465
|
13
|
11.5
|
1/2″NPT
|
-
|
92
|
42
|
22
|
|
BK3 3/4NPT 20 1125
|
BK3 3/4NPT 20 4465
|
20
|
18
|
3/4″NPT
|
-
|
97
|
47
|
23
|
|
BK3 1 NPT 25 1125
|
BK3 1NPT 25 4465
|
25
|
22
|
1″NPT
|
-
|
113
|
55
|
27
|
|
BK3 11/4NPT 25 1125
|
BK3 11/4NPT 25 4465
|
25
|
22
|
11/4″NPT
|
-
|
131
|
55
|
28
|
|
SK3 11/4NPT 32 3125
|
BK3 11/4NPT 32 4465
|
32
|
30
|
11/4″NPT
|
-
|
115
|
70
|
28
|
|
SK3 11/2NPT 40 3125
|
BK3 11/2NPT 40 4465
|
40
|
35
|
11/2″NPT
|
-
|
135
|
75
|
28
|
|
SK3 2NPT 50 3125
|
BK3 2NPT 50 4465
|
50
|
44
|
2″NPT
|
-
|
140
|
85
|
30
|
|
公制螺纹 24°锥面
|
BK3 06L 04 1125
|
BK3 06L 04 4465
|
4
|
5
|
M12×1.5
|
6
|
67
|
32
|
7
|
|
DIN2353 轻系列 "L"
|
BK3 08L 06 1125
|
BK3 08L 06 4465
|
6
|
6
|
M14×1.5
|
8
|
67
|
32
|
7
|
|
|
BK3 10L 08 1125
|
BK3 10L 08 4465
|
8
|
7
|
M16×1.5
|
10
|
71
|
32
|
8
|
|
BK3 12L 10 1125
|
BK3 12L 10 4465
|
10
|
9
|
M18×1.5
|
12
|
75
|
35
|
8
|
|
BK3 15L 13 1125
|
BK3 15L 13 4465
|
13
|
11.5
|
M22×1.5
|
15
|
84
|
42
|
9
|
|
BK3 18L 13 1125
|
BK3 18L 13 4465
|
13
|
11.5
|
M26×1.5
|
18
|
84
|
42
|
9
|
|
BK3 18L 16 1125
|
－
|
16
|
14
|
M26×1.5
|
18
|
83
|
43
|
9
|
|
SK3 22L 20 2125
|
BK3 22L 20 4465
|
20
|
18
|
M30×2
|
22
|
102
|
47
|
11
|
|
SK3 28L 25 2125
|
SK3 28L 25 4465
|
25
|
22
|
M36×2
|
28
|
108
|
55
|
11
|
|
BK3 35L 25 1125
|
BK3 35L 25 4465
|
25
|
22
|
M45×2
|
35
|
114
|
60
|
13
|
|
SK3 35L 32 3125
|
BK3 35L 32 4465
|
32
|
30
|
M45×2
|
35
|
128
|
69
|
13
|
|
SK3 42L 40 3125
|
BK3 42L 40 4465
|
40
|
35
|
M52×2
|
42
|
133
|
74
|
13
|
|
公制螺纹 24°锥面
|
BK3 06S 04 1125
|
BK3 06S 04 4465
|
4
|
5
|
M14×1.5
|
6
|
71.5
|
32
|
9
|
|
DIN2353 重系列 "S"
|
BKH 08S 04 1125
|
BKH 08S 04 4465
|
4
|
5
|
M16×1.5
|
8
|
73
|
32
|
9
|
|
|
BK3 10S 06 1125
|
BK3 10S 06 4465
|
6
|
6
|
M18×1.5
|
10
|
73
|
32
|
9
|
|
BK3 12S 08 1125
|
BK3 12S 08 4465
|
8
|
7
|
M20×1.5
|
12
|
77
|
32
|
9
|
|
BK3 14S 10 1125
|
BK3 14S 10 4465
|
10
|
9
|
M22×1.5
|
14
|
84
|
35
|
11
|
|
BK3 16S 13 1125
|
BK3 16S 13 4465
|
13
|
11.5
|
M24×1.5
|
16
|
87
|
42
|
11
|
|
BK3 20S 13 1125
|
BK3 20S 13 4465
|
13
|
11.5
|
M30×2
|
20
|
91
|
42
|
13
|
|
BK3 20S 16 1125
|
－
|
16
|
14
|
M30×2
|
20
|
91
|
43
|
13
|
|
SK3 25S 20 2125
|
BK3 25S 20 4465
|
20
|
18
|
M36×2
|
25
|
110
|
47
|
15
|
|
SK3 30S 25 2125
|
BK3 30S 25 4465
|
25
|
22
|
M42×2
|
30
|
120
|
55
|
17
|
|
BK3 38S 25 1125
|
BK3 38S 25 4465
|
25
|
22
|
M52×2
|
38
|
124
|
60
|
19
|
|
SK3 38S 32 3125
|
BK3 38S 32 4465
|
32
|
30
|
M52×2
|
38
|
140
|
74
|
19
|
|
*DIN2353接口形式的球阀可以配上焊接接管成为焊接式球阀，如右图
订货示例 15×2-BK3-15L 13 11251 （具体型号尺寸见上面表格）
"15"表示焊接接管外径RA为15mm
"×2"表示焊接接管壁厚S为2mm
|
|
|
*DIN2353接口形式的球阀可以配上卡套螺母成为卡套式球阀，如右图
订货示例 CR-BK3-15L 13 11251 （具体型号尺寸见上面表格）
"CR-"表示卡套式，"15"表示钢管外径RA为15mm
|
|

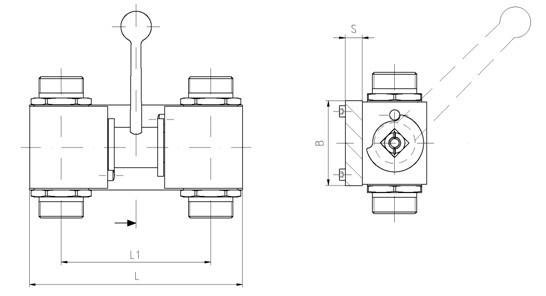

带连动手柄BK3三通高压球阀,订货时型号前加"2×"，如2×BK3 G3/8 08 1125。
带连动手柄BKH直通高压球阀，订货时型号前加"2×"，如2×BKH G3/8 08 1125。
|
通径DN
|
L
|
L1
|
B
|
S
|
|
8
|
85
|
59
|
35
|
6
|
|
10
|
95
|
63
|
40
|
6
|
|
13
|
100
|
65
|
45
|
6
|
|
16
|
126
|
88
|
45
|
8
|
|
20
|
135
|
86
|
60
|
10
|
|
25
|
173
|
120
|
65
|
10
|
|
